Sistema di visione: | Contrappeso del CCD AOTU | Fuso: | 60000rpm/min |
---|---|---|---|
Cambi la taglierina: | Specializzazione | Dimensione del PWB: | 320*320mm |
Dotazione d'aria: | 4-6KG/cm2 | Messa a punto di vuoto: | Auto |
Evidenziare: | macchina del router del PWB di CNC,macchina del depanelizer del PWB |

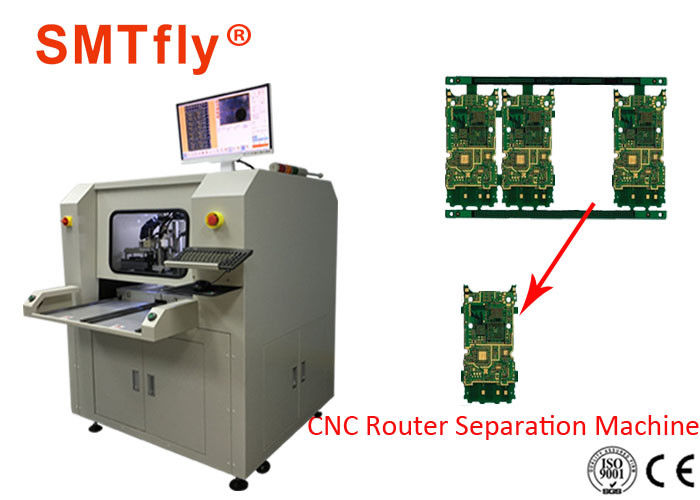

la macchina del PWB Depaneler di 320*320mm con il fuso 60000rpm/min per i circuiti della separazione, SMTfly-F01-S caratterizza:
macchina del PWB Depaneler di 320*320mm con il fuso 60000rpm/min per i circuiti di separazione
Elenco dei pezzi:
I. Hardware | |
FUSO | Fuso di KAVO (modello: 4025HY) |
CCD | Sony 520 allinea le macchine fotografiche industriali |
LENTE | Computar EX2C |
Vite | Importazioni della vite della palla a terra di precisione di TBI |
Guida | HIWIN che allarga la ferrovia di guida lineare importata |
MOTORE | Serie di JiaBao LCF |
CARTA DELL'INGRESSO/USCITA CONTRONL | HFC PCI-9074 |
CARTA DEL DRIVER CONTRONL | HFC PCI-9074 |
SCHEDA DI INGRESSO/USCITA | PCI-9074-64pcs/-38pcs |
Pulizia statica | Serie di STATIC-ST401A |
Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Interfaccia a macchina | AOC LCD17», topo di Logitech |
2. software | |
Sistema di controllo | Windows XP Professional (Service3, v.3244) |
GUI di operazione | Inglese Windows XP |
Il programma pubblica | In linea |
Sistema di visione | Contrappeso del CCD AOTU |
Sistema di controllo | Versione di F 1.2.88 |

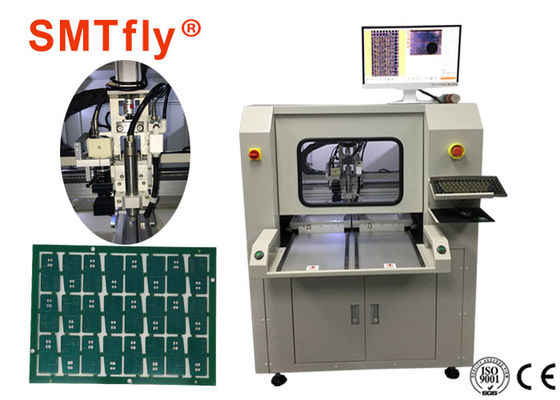

macchina del PWB Depaneler di 320*320mm con il fuso 60000rpm/min per i circuiti di separazione
Specificazione:
In generale | |
Dimensioni (W*D*H) | 1250mm*1650mm*1450mm |
Peso | 650KG |
Contrappeso di altezza | 60~110mm |
Manipolatore | |
Tipo del motore | Serie di JiaBao |
Posizionamento della ripetibilità | 0.001mm |
Area di lavoro di asse (massima) | 650mm*560mm*50mm |
Posto di lavoro | |
Fissazione del PWB | norma, specializzazione |
Caricamento del PWB/scaricare | manuale |
Dimensione del PWB (massima) | 320*320mm |
PWB densamente (massimo) | 5mm |
Fixturing | |
Rigidità che fixturing | Su misura faccia il dispositivo |
Fissazione di Fixturing | macchinario |
Motore mandrino | |
Potere | 150W |
Fuso | 60000rpm/min |
Protegga | auto/raffreddamento del vento |
Cambi la taglierina | Specializzazione |
Capacità di percorso | |
Velocità di taglio (massimo) | 80mm/s |
Determinando velocità (massimo) | 2500mm/s |
Precisione del taglio | 0.01mm |
Sistema di vuoto | |
Potere di vuoto | 3.5KW CA 380V |
Vuoto | piombo |
Utilità | |
Potere | 2.0KW AC380V |
Dotazione d'aria | 4-6KG/cm2 |
Separatore del router del PWB di CNC con ripetibilità di posizionamento di 0.01mm
È una macchina sola del router del supporto destinata specialmente per dirigere (depanelize) le assemblee (PCBA) del circuito stampato nelle diverse assemblee. La macchina può accomodare più grande PCBs nella sua configurazione di due tavole con una dimensione massima del pannello di 650mm x di 500mm. Il suo software di controllo avanzato fornisce la programmazione «visiva» facile da usare per la programmazione online rapida ed accurata.
